医用气体工程图纸设计出图工程安装算量材料预算

2021/09/04 中心供氧 阅读

提供中心供氧系统与医用真空负压系统和医用压缩空气及相关医用气体工程系统管道的施工图纸设计,客户提供基础平面图和医用气体管道的材质和管径壁厚等参数要求,不能提供具体参数的也可根据常规用料设计,正常工作日1-3天内出图,免费提供两次小幅修改加微信507601。

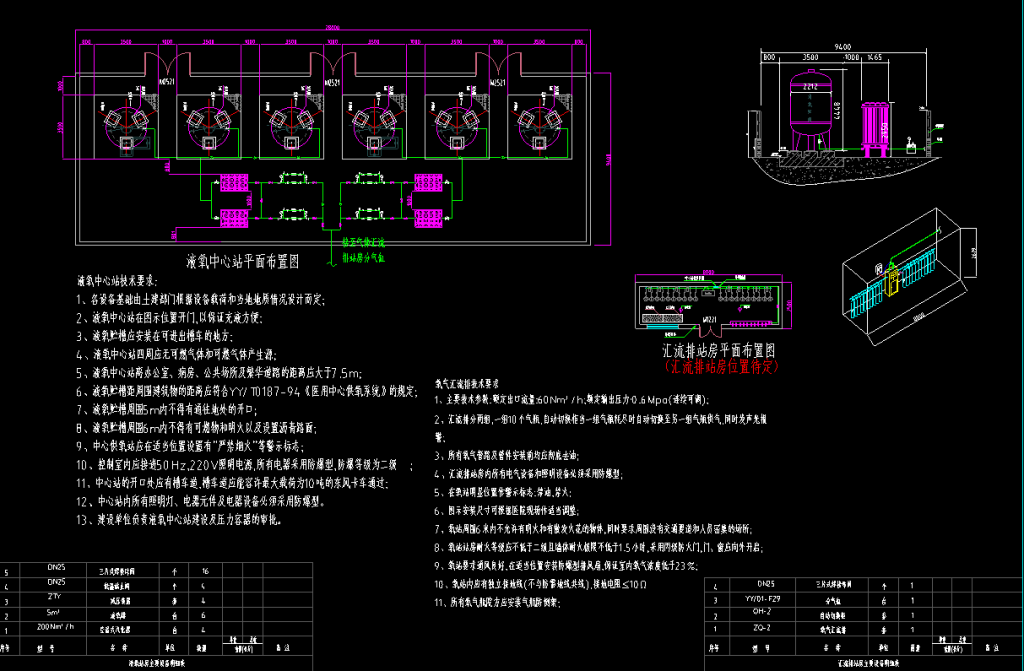

液氧中心站平面布置图液氧中心站技术要求:

1、各设备基础由土建部门根据设备载荷和当地地质情况设计而定;

2、液氧中心站在图示位置开门,以保证充液方便;

3、液氧贮槽应安装在可进出槽车的地方;

4、液氧中心站四周应无可燃气体和可燃气体产生源;

5、液氧中心站离办公室、病房、公共场所及繁华道路的距离应大于7.5m;

6、液氧贮槽距周围建筑物的距离应符合YY/T0187-94《医用中心供氧系统》的规定;7、液氧贮槽周围5m内不得有通往地处的开口;

8、液氧贮槽周围6m内不得有可燃物和明火以及设置沥青路面;

9、中心供氧站应在适当位置设置有"严禁烟火”等警示标志;

10、控制室内应接进50Hz,220V照明电源,所有电器采用防爆型,防爆等级为二级11、中心站的开口处应有槽车道,槽车道应能容许最大载荷为10吨的东风卡车通过;12、中心站内所有照明灯、电器元件及电器设备必须采用防爆型。

13、建设单位负责液氧中心站建设及压力容器的审批。

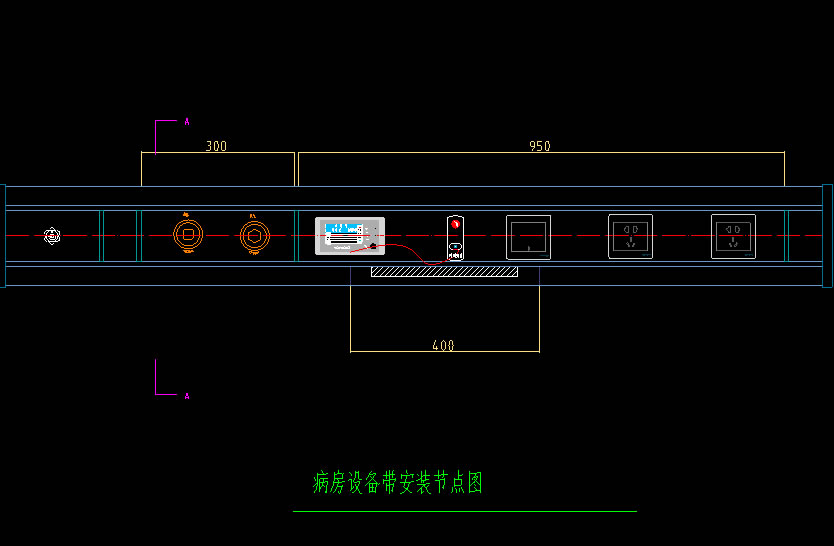

病房设备带安装节点图,包括氧气检修阀,氧气终端、吸引终端、呼叫器、开关插座床头灯等设备。

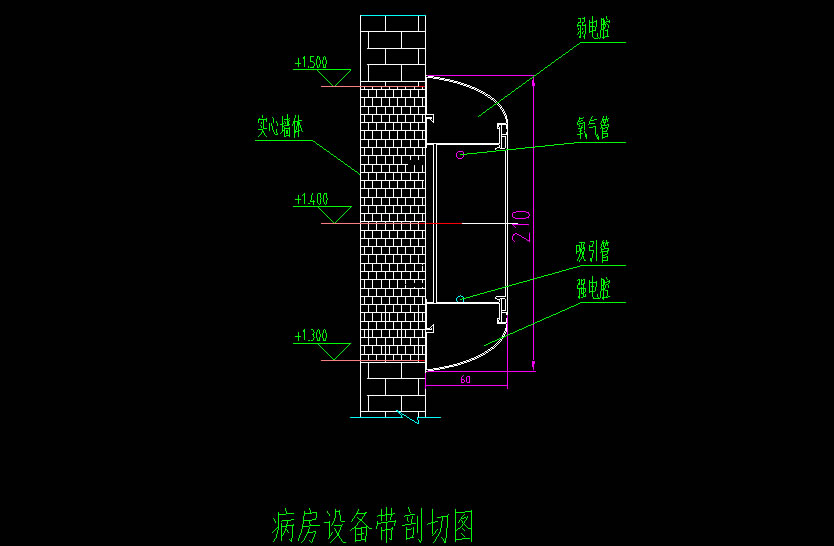

病房设备带截面图,多种规格尺寸两腔三腔四腔铝合金设备带。


医气管道井设备,阀门和二级减压箱、流量计等。

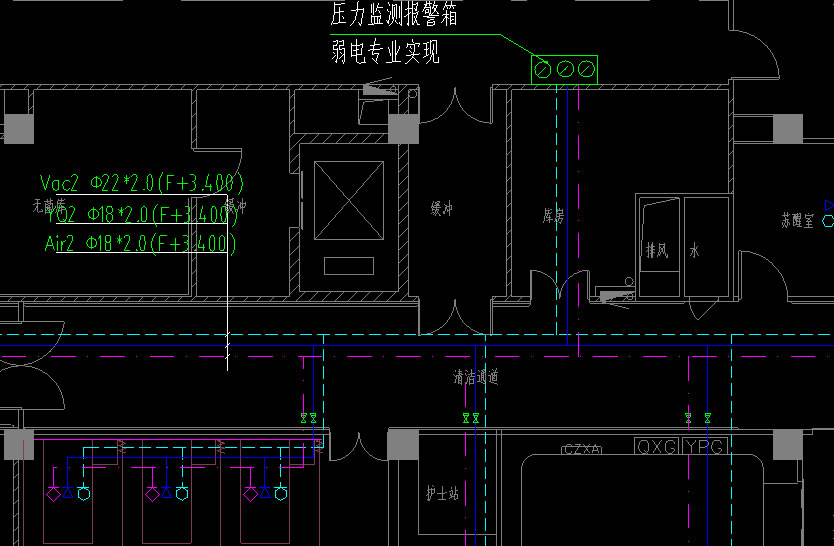

压力检查报警器一般安装护士站和氧气管理值班室。


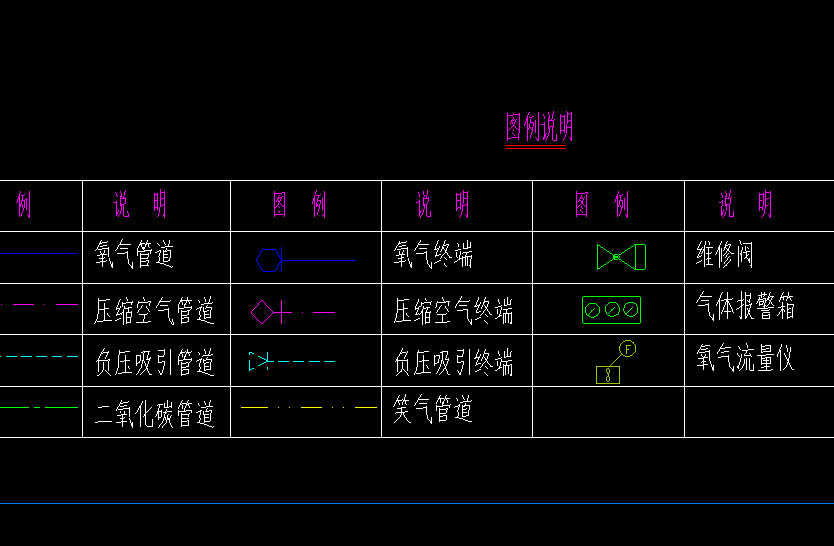

病房医用气体管道走向布置图,医气终端和床头设备带等。


手术室医用气体终端箱和医用吊塔的管道布置。
